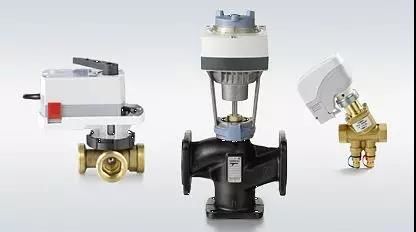

西門子電動閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。

閥門型號的標準化對閥門的設計、選用、經銷，提供了方便。當今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜。

我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要。

目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠可按自己的情況制訂出編號方法。

一單元：西門子電動閥門類型代號 類型 安全閥 蝶閥 隔膜閥 止回閥底閥 截止閥 節流閥 排污閥 球閥 疏水閥 柱塞閥 旋塞閥 減壓閥 閘閥 代號 A D G H J L P Q S U X Y Z

當西門子電動閥門還具有其他功能作用或帶有其他特異結構時，在閥門類型代號前再加注一個漢語拼音字母，按下表的規定。

第二功能作用名稱 代號 第二功能作用名稱 代號 保溫型 B 排渣型 P 低溫型 Da 快速型 Q 防火型 F （閥桿密封）波紋管型 W 緩閉型 H — —

a 低溫型指允許使用溫度低于-46℃以下的閥門。

二單元：西門子電動閥門傳動方式

傳動 方式 電磁動 電磁-液動 電-液動 蝸輪 正齒輪 傘齒輪 氣動 液動 氣-液動 電動 手柄 手輪 代號 0 1 2 3 4 5 6 7 8 9 無代號

安全閥、減壓閥、疏水閥、手輪直接連接閥桿操作結構形式的閥門，本代號省略，不表示；對于氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；防爆電動裝置的閥門用9B表示。

三單元：連接型式

連接方式 內螺紋 外螺紋 兩不同連接 法蘭 焊接 對夾 卡箍 卡套 代號 1 2 3 4 6 7 8 9

四單元：結構型式閥門結構形式用阿拉伯?dāng)?shù)字表示，按下表規定。

閘閥結構形式代號

結構形式 代號 閥桿升降式 （明桿） 楔式閘板 彈 性 閘 板 0 剛性閘板 單 閘 板 1 雙 閘 板 2 平行式閘板 單 閘 板 3 雙 閘 板 4 閥桿非升降式 （暗桿） 楔式閘板 單 閘 板 5 雙 閘 板 6 平行式閘板 單 閘 板 7 雙 閘 板 8

截止閥、節流閥和柱塞閥結構形式代號

結構形式 代號 結構形式 代號 閥瓣非平衡式 直通流道 1 閥瓣平衡式 直通流道 6 Z形流道 2 角式流道 7 三通流道 3 — — 角式流道 4 — — 直流流道 5 — —

西門子電動閥門球閥結構形式代號

結構形式 代號 結構形式 代號 浮 動 球 直通流道 1 固 定 球 直通流道 7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道 8 T形三通流道 5 L形三通流道 9 — — 半球直通 0

西門子電動閥門蝶閥結構形式代號

結構形式 代號 結構形式 代號 密 封 型 單 偏 心 0 非密封型 單 偏 心 5 中心垂直板 1 中心垂直板 6 雙 偏 心 2 雙 偏 心 7 三 偏 心 3 三 偏 心 8 連桿機構 4 連桿機構 9

西門子電動閥門隔膜閥結構形式代號

結構形式 代號 結構形式 代號 屋脊流道 1 直通流道 6 直流流道 5 Y形角式流道 8

西門子電動閥門旋塞閥結構形式代號

結構形式 代號 結構形式 代號 填料密封 直通流道 3 油 密 封 直通流道 7 T形三通流道 4 T形三通流道 8 四通流道 5 — —

西門子電動閥門止回閥結構形式代號

結構形式 代號 結構形式 代號 升降式閥瓣 直通流道 1 旋啟式閥瓣 單瓣結構 4 立式結構 2 多瓣結構 5 角式流道 3 雙瓣結構 6 — — — 蝶形止回式 7

西門子電動閥門安全閥結構形式代號

結構形式 代號 結構形式 代號 彈簧載荷彈簧密封結構 帶散熱片全啟式 0 彈簧載荷彈簧不封閉且?guī)О馐纸Y(jié)構 微啟式、雙聯閥 3 微啟式 1 微啟式 7 全啟式 2 全啟式 8 帶扳手全啟式 4 — — 杠桿式 單杠桿 2 帶控制機構全啟式 6 雙杠桿 4 脈 沖 式 9

西門子電動閥門減壓閥結構形式代號

結構形式 代號 結構形式 代號 薄 膜 式 1 波紋管式 4 彈簧薄膜式 2 杠 桿 式 5 活 塞 式 3 — —

西門子電動閥門蒸汽疏水閥結構形式代號

結構形式 代號 結構形式 代號 浮球式 1 蒸汽壓力式或膜盒式 6 浮桶式 3 雙金屬片式 7 液體或固體膨脹式 4 脈沖式 8 鐘形浮子式 5 圓盤熱動力式 9

西門子電動閥門排污閥結構形式代號

結構形式 代號 結構形式 代號 液面連接排放 截止型直通式 1 液底間斷排放 截止型直流式 5 截止型角式 2 截止型直通式 6 — — 截止型角式 7 — — 浮動閘板型直通式 8

五單元： 密封副材料

材料 錫基軸 承合金 巴氏合金 搪 滲氮鋼 18-8系 不銹鋼 氟塑料 玻璃 Cr13 不銹鋼 襯膠 蒙乃爾 合金 尼龍 塑料 滲硼鋼 襯鉛 Mo2Ti 不銹鋼 塑料 銅合金 橡膠 硬質 合金 閥體 直接 加工 代號 B C D E F G H J M N P Q R S T X Y W 當密封副的密封面材料不同時，以硬度低的材料代號表示。

六單元：公稱壓力數值用阿拉伯?dāng)?shù)字直接表示，它是MPa的10倍七單元：閥體材料 閥體 材料 鈦及 鈦合金 碳鋼 Cr13系 不銹鋼 鉻鉬鋼 可鍛鑄鐵 鋁合金 18-8系 不銹鋼 球墨鑄鐵 Mo2Ti系 不銹鋼 塑料 銅及 銅合金 鉻鉬釩鋼 灰鑄鐵 代號 A C H I K L P Q R S T V Z 灰鑄鐵底壓閥和鋼制中壓省略此項舉例：Z543H-16C 傘齒輪傳動法蘭連接平板閘閥，公稱壓力1.6MPa，閥體材料為碳鋼
