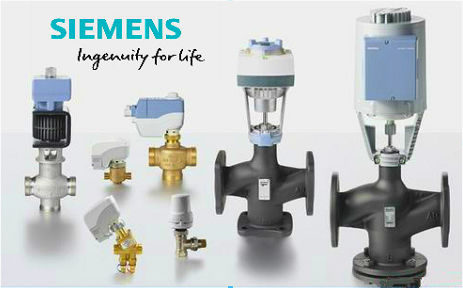

西門子電動閥之法蘭的類型介紹

西門子電動閥之法蘭為帶凸緣的零件。法蘭可以是單獨的，叫做法蘭盤，也可以是組合型的，

如閥門兩端的法蘭，便于安裝螺栓。

本文介紹法蘭的材質、密封面形式和按國家標準和化工、石化、機械標準的法蘭類型。

材質 20# A105 Q235A 12Cr1MoV 16MnR 15CrMo 18-8 321 304 304L 316 316L。

密封面形式平面（FF） 突面（RF） 凸面（M） 凹面（F） 凹凸面（MF） 榫面（T） 槽面（G） 榫槽面（TG） 環連接面（RJ）

按國家標準分為 整體法蘭 螺紋法蘭 對焊法蘭 帶頸平焊法蘭 帶頸承插焊法蘭 對焊環帶頸松套法蘭 板式平焊法蘭 對焊環板式松套法蘭 平焊環板式松套法蘭 翻邊環板式松套法蘭 法蘭蓋

按化工行業標準分為整體法蘭（IF） 螺紋法蘭（Th） 板式平焊法蘭（PL） 帶徑對焊法蘭（WN） 帶頸平焊法蘭（SO） 承插焊法蘭（SW） 對焊環松套法蘭（PJ ） 平焊環松套法蘭（PJ/RJ） 襯里法蘭蓋（BL（S）） 法蘭蓋（BL）

按石化行業標準分為 螺紋法蘭（PT） 對焊法蘭（WN） 平焊法蘭（SO） 承插焊法蘭（SW） 松套法蘭（LJ） 法蘭蓋（不表注）

按機械行業標準分為整體法蘭 對焊法蘭 板式平焊法蘭 對焊環板式松套法蘭 平焊環板式松套法蘭 翻邊環板式松套法蘭 法蘭蓋
