談文丘里閥材料及成型工藝

     文丘里風量控制在國內市場應用大約2008年左右零星出現，到2018年眾多品牌、各種成型工藝和材料如雨后春筍出現，眼花繚亂。如今才是真正進入群雄逐鹿時代，以后必將集中在5-6家廠商，今天我們就從文丘里閥制作工藝和用材方面來聊聊。

    文丘里控制原理是當風吹過阻擋物時,在阻擋物的背風面上方端口附近形成相對較低氣壓,從而產生吸附作用并導致空氣的流動?；谶@一原理，文丘里閥在閥體內部設置一個錐體，錐體內部裝有一個經上百萬次測試的不銹鋼彈簧。當感知到控制系統發生可監測范圍內的風量波動時，彈簧隨即產生與之相對應的微量形變，閥門前后靜壓降低，錐體因壓力變化減小，彈簧張開，錐體從閥體內小流量位變換到大流量位，氣流通過面積增大，從而加大了氣流流量，閥門前后靜壓升高則反之。從而控制錐體在閥體內部的位置變化，使文丘里閥的氣體通過的流量保持在設定值或控制系統壓差保持在恒定狀態，保證了文丘里閥的整個運行中，符合控制精度在±5%范圍內的閥門行業規范。

     要達到5%控制精度在流道計算、閥芯設計、彈簧K值、加工精度、材料選擇等都提出較高要求。我們今天主要談一下影響文丘里閥精度成型工藝和用材。

    目前市場上文丘里閥體的選材主要有鋁合金、不銹鋼（分304和316L)、PP和少量碳素纖維。成型方法主要有：旋壓、焊接、注塑、纏繞、氣壓成型幾種。金屬材質主要采用以下兩種：

    1、旋壓成型，即將金屬圓筒套在模具上，通過單旋或雙旋反復滾壓，使筒體符合模具形狀。這種加工工藝在市場上占主流，問題是冷作應力很大，易反彈造成變形，材料表面經擠壓留加深紋路，我們看到產品表面相對較好是經過反復打磨而成的，但這種打磨會表面發熱產生二次形變。據一家德國公司工程師測試，這種哪里不平打哪里的原始作法破壞了成型精度。這就告訴我們市場上為何有很多閥體采用鋁合金材料，是因為鋁材較軟，易成型。同時也告訴用戶并沒有要涂層需求，加工方還是免費“贈送”涂層的原因，而且這種旋壓加工必然有應力集中，如果每件探傷測試必有裂紋，裂紋就是材料易受腐蝕根源。我們知道文丘里曲線段的成型精度相對較高（直徑公差≥0.2mm）。旋壓法工藝誤差可達1mm以上,根據等壓力法計算，這樣公差很難有精確控制。不銹鋼采用旋壓法相對鋁合金制作精度要好點。鋁合金成型容易也容易形變，在控制精度較高場不推薦鋁合金材質。

     2 、分段拼焊 ，即金屬板卷成不同長度筒狀，分別沖壓成型后再拼焊起來，如果有極高焊接工藝，焊接后無法看見拼縫，同軸度很高，也是很好的工藝品。我們見過外國公司這種工藝制作的產品，但產量低、成本高，估計國內很少有公司出高價位找這樣大師制作。

    3 、注塑， 這種工藝使用PP 等塑料材料，PP成本低、精度差，模具成本高、用在蝶閥上較多，文丘里不合適。

    4、纏繞，  所用材料是碳纖維，如果發現哪家給你提供碳纖維，恰恰暴露其對文丘里閥知識欠缺，纏繞工藝幾乎沒有任何精度可言，使用這種工藝廠家基本不知道這條曲線公式。雖外表經打磨變得十分光亮，內表打磨難度較大粗糙無比，極不推薦。

    5、氣壓成型，國內很少使用這工藝，優點是成型精度較好（誤差僅0.2mm)，同心度高，不產生應力集中，金屬表面光亮，平整度佳，有現代工業化特征。但設備投資高，工藝很難掌握，由于制作成本高主要應用軍工產品。

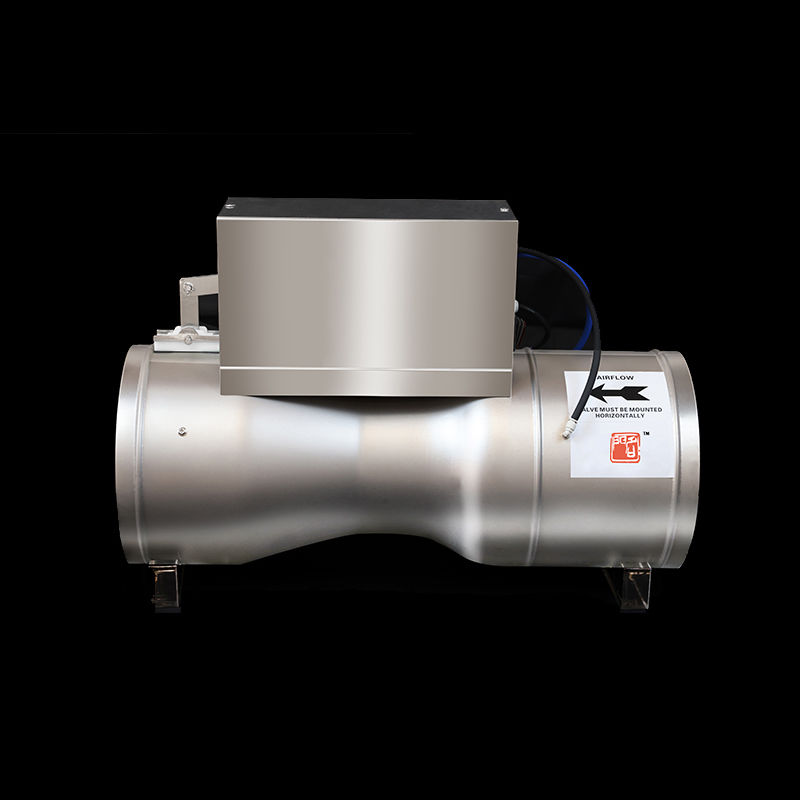

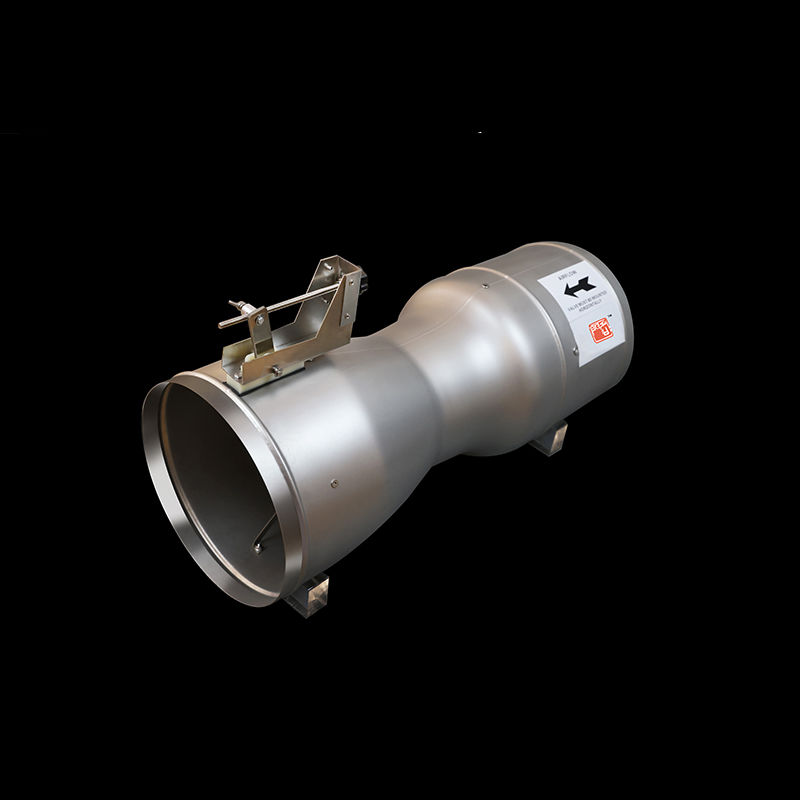

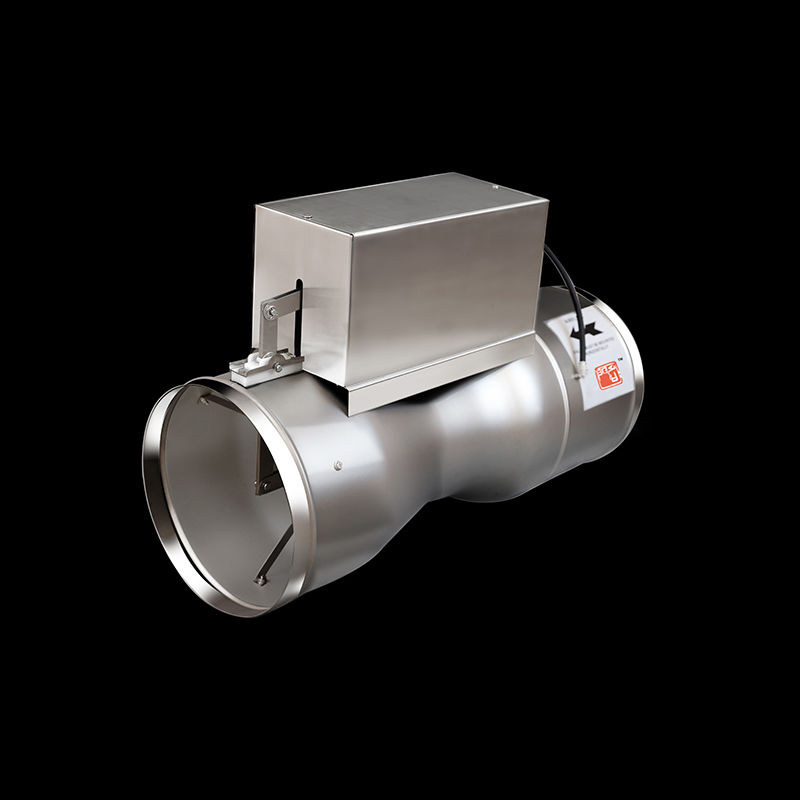

     南京名門樓宇設備有限公司研制的文丘里閥體已通過國家級檢測中心認證，選用不銹鋼（304/316）材料，采用獲國家級發明專利的整體成型工藝，產品在行業中獨樹一幟。
