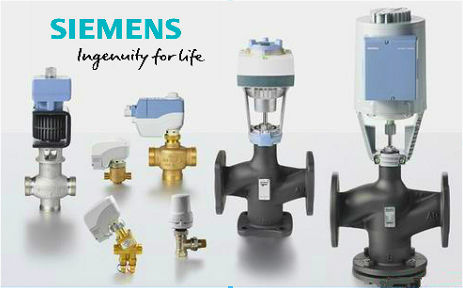

西門子調節閥的定義和分類

一：西門子調節閥的定義：

西門子調節閥又稱控制閥，他是過程控制系統中用動力操作去改變流體流量的裝置。國際電工委員會IEC對調節閥（國外稱控制閥 Control Valve）的定義為：工業過程控制系統中由動力操作的裝置形成的終端元件，他包括一個閥部件，內部有一個改變過程流體流率的組件。

閥體部件又與一個或多個執行機構相連接。執行機構用來響應控制元件送來的信號。

二：西門子調節閥的分類：

按用途和作用、主要參數、壓力、介質工作溫度、特殊用途（即特殊、專用閥）、驅動能源、結構等方式進行了分類，其中最常用的分類法是按結構將調節閥分為九個大類，6種為直行程，3種為角行程。

第一種：按用途和作用分類

1.兩位閥：主要用于關閉或接通介質；

2.西門子調節閥要用于調節系統。選閥時，需要確定調節閥的流量特性；

3.分流閥：用于分配或混合介質；

4.切斷閥：通常指泄漏率小于十萬分之一的閥。

第二種：按主要參數分類

1. 壓力分類

2. (1)真空閥：工作壓力低于標準大氣壓；

3. (2)低壓閥：公稱壓力PN≤1.6MPa；

4. (3)中壓閥：PN2.5～6.4MPa；

5. (4)高壓閥：PNl0.0～80.0MPa，通常為PN22、PN32；

6. (5)超高壓閥：PN≥IOOMPa。




2.按介質工作溫度分

(1)高溫閥：t＞450℃；

(2)中溫閥：220℃≤t≤450℃；

(3)常溫閥：－40℃≤t≤220℃

（4）低溫閥：－200℃≤t≤－40℃。

第三種：常用分類法

這種分類方法既按原理、作用又按結構劃分，是目前國內、國際最常用的分類方法。

一般分為九個大類：

(1)單座調節閥；

(2)雙座調節閥；

(3)套筒調節閥；

(4)角形調節閥；

(5)三通調節閥；

（6)隔膜閥；

(7)蝶閥；

(8)球閥；

(9)偏心旋轉閥。前6種為直行程，后三種為角行程。

第四種：按主要特殊用途來分（即特殊、專用閥）

(1)軟密封切斷閥；

(2)硬密封切斷閥；

(3)耐磨西門子調節閥；

(4)耐腐蝕西門子調節閥；

(5)全四氟耐蝕調節閥

(6)全耐蝕合金調節閥；

(7)緊急動作切斷或放空閥；

(8)防堵調節閥；

(9)耐蝕防堵切斷閥；

(10)保溫夾套閥；

(11)大壓降切斷閥；

(12)小流量調節閥；

(13)大口徑調節閥；

(14)大可調比調節閥；

(15)低S節能調節閥；

(16)低噪音閥；

(17)精小型調節閥；

(18)襯里（橡膠、四氟、陶瓷）調節閥；

(19)水處理專用球閥

；(20)燒堿專用閥；

(21)磷銨專用閥；

(22)氯氣調節閥；

(23)波紋管密封閥;

第五種：按驅動能源分類

（1）西門子氣動調節閥

(2)電動調節閥
