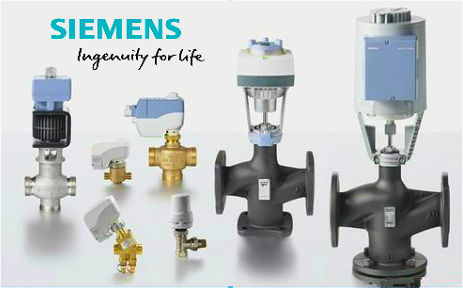

西門子電動閥的分類標準

1. 西門子電動閥按作用和用途分類

   (1) 截?cái)嚅y：截?cái)嚅y又稱閉路閥，其作用是接通或截?cái)喙苈分械慕橘|(zhì)。截?cái)嚅y類包括閘閥、截止閥、旋塞閥、球閥、蝶閥和隔膜等。

   (2) 止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。

   (3) 安全閥：安全閥類的作用是防止管路或裝置中的介質壓力超過規定數值，從而達到安全保護的目的。

   (4) 調節閥：調節閥類包括調節閥、節流閥和減壓閥，其作用是調節介質的壓力、流量等參數。

   (5) 分流閥：分流閥類包括各種分配閥和疏水閥等，其作用是分配、分離或混合管路中的介質。

2. 西門子電動閥按公稱壓力分類

(1) 真空閥：指工作壓力低于標準大氣壓的閥門。

(2) 低壓閥：指公稱壓力PN ≤1.6Mpa 的閥門。

(3) 中壓閥：指公稱壓力PN 為2.5、4.0、6.4Mpa的閥門。

(4) 高壓閥：指工稱壓力PN 為10～80Mpa的閥門。

(5) 超高壓閥：指公稱壓力 PN≥100Mpa的閥門。

3. 西門子電動閥按工作溫度分類

(1) 超低溫閥：用于介質工作溫度 t<－100℃的閥門。

(2) 低溫閥：用于介質工作溫度－100℃&le;t&le;－40℃的閥門。

(3) 常溫閥：用于介質工作溫度－40℃&le;t&le;120℃的閥門。

(4) 中溫閥：用于介質工作溫度120℃(5) 高溫閥：用于介質工作溫度t>450℃的閥門。

4.西門子電動閥 按驅動方式分類

(1) 自動閥是指不需要外力驅動，而是依靠介質自身的能量來使閥門動作的閥門。如安全閥、減壓閥、疏水閥、止回閥、自動調節閥等。

(2) 動力驅動閥：動力驅動閥可以利用各種動力源進行驅動。 電動閥：借助電力驅動的閥門。 氣動閥：借助壓縮空氣驅動的閥門。 液動閥：借助油等液體壓力驅動的閥門。 此外還有以上幾種驅動方式的組合，如氣-電動閥等。

(3) 手動閥：手動閥借助手輪、手柄、杠桿、鏈輪，由人力來操縱閥門動作。當閥門啟閉力矩較大時，可在手輪和閥桿之間設置此輪或蝸輪減速器。必要時，也可以利用萬向接頭及傳動軸進行遠距離操作。

5.西門子電動閥 按公稱通徑分類

(1)小通徑閥門：公稱通徑DN&le;40mm的閥門。

(2)中通徑閥門：公稱通徑DN為50～300mm的閥門。

(3)大通徑閥門：公稱閥門DN為350～1200mm的閥門。

(4)特大通徑閥門：公稱通徑DN&ge;1400mm的閥門。

6.西門子電動閥 按結構特征分類。

(1)截門閥：?jiǎn)㈤]件(閥瓣)由閥桿帶動沿著閥座中心線作升降運動

(2)旋塞閥：?jiǎn)㈤]件(閘閥)由閥桿帶動沿著垂直于閥座中心線作升降運動；

(3)旋塞閥：?jiǎn)㈤]件(錐塞或球) 圍繞自身中心線旋轉；

(4)旋啟閥：?jiǎn)㈤]件(閥瓣) 圍繞座外的軸旋轉；

(5)蝶閥：?jiǎn)㈤]件(圓盤) 圍繞閥座內的固定軸旋轉；

(6)滑閥：?jiǎn)㈤]件在垂直于通道的方向滑動。

7. 西門子電動閥按連接方法分類

(1)螺紋連接閥門：閥體帶有內螺紋或外螺紋，與管道螺紋連接。

(2)法蘭連接閥門：閥體帶有法蘭，與管道法蘭連接。

(3)焊接連接閥門：閥體帶有焊接坡口，與管道焊接連接。

(4)卡箍連接閥門：閥體帶有夾口，與管道夾箍連接。

(5)卡套連接閥門：與管道采用卡套連接。

(6)對夾連接閥門：用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。

8.西門子電動閥 按閥體材料分類

(1)金屬材料閥門：其閥體等零件由金屬材料制成。如鑄鐵閥、碳鋼閥、合金鋼閥、銅合金閥、鋁合金閥、鉛合金閥、鈦合金閥、蒙乃爾合金閥等。

(2)非金屬材料閥門：其閥體等零件由非金屬材料制成。如塑料閥、陶 閥、搪 閥、玻璃鋼閥等。

(3)金屬閥體襯里閥門：閥體外形為金屬，內部凡與介質接觸的主要表面均為襯里，如襯膠閥、 襯塑料閥、襯陶閥等。
