文丘里風量控制閥

南京名門樓宇設備有限公司  金奕

文丘里風量控制閥是一種高精度，快速反應，與壓力變化無關采用快速直線行程電動執行器驅動的風量控制設備。

文丘里風量控制閥是運用文丘里效應對風量進行控制和調節的設備。其工作原理是:當空氣流經文丘里風閥時，閥門的開口面積會根據流速的變化自動調整，從而實現對空氣流量的精確控制。文丘里效應是指空氣通過一個收縮管道時，流速會加快，而壓力則會降低。利用這種效應，文丘里風閥可以在閥門開度不同的情況下實現不同的流量控制。

文丘里閥的工作特性：

1. 高流量控制精度：文丘里風閥能精確控制空氣流量，滿足不同工況的需求。

2. 低壓力損失：文丘里風閥的內部結構設計使空氣在通過閥門時壓力損失較小，降低能耗。

3. 安裝簡便：文丘里風閥的安裝結構簡單，易于安裝，且無需維護。

4. 使用壽命長：文丘里風閥采用優質材料制成，使用壽命較長。

5. 文丘里風閥具有壓力變化影響小、風量控制范圍廣（65m3/h 至 10000m3/h）、響應迅速（<1 秒鐘）、調節精確（±5%），可調率高(20:1)等特性。

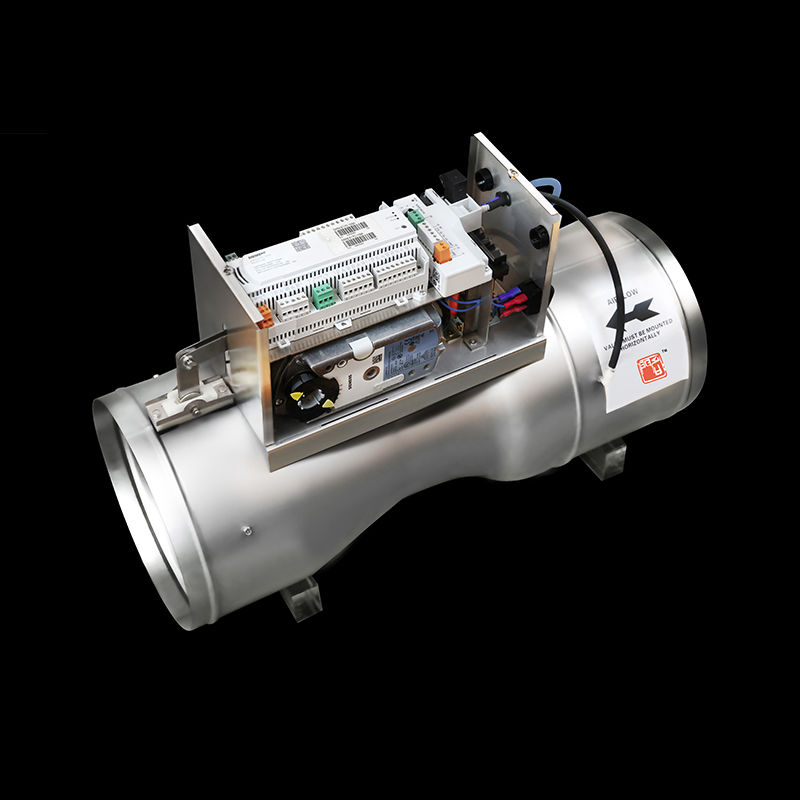

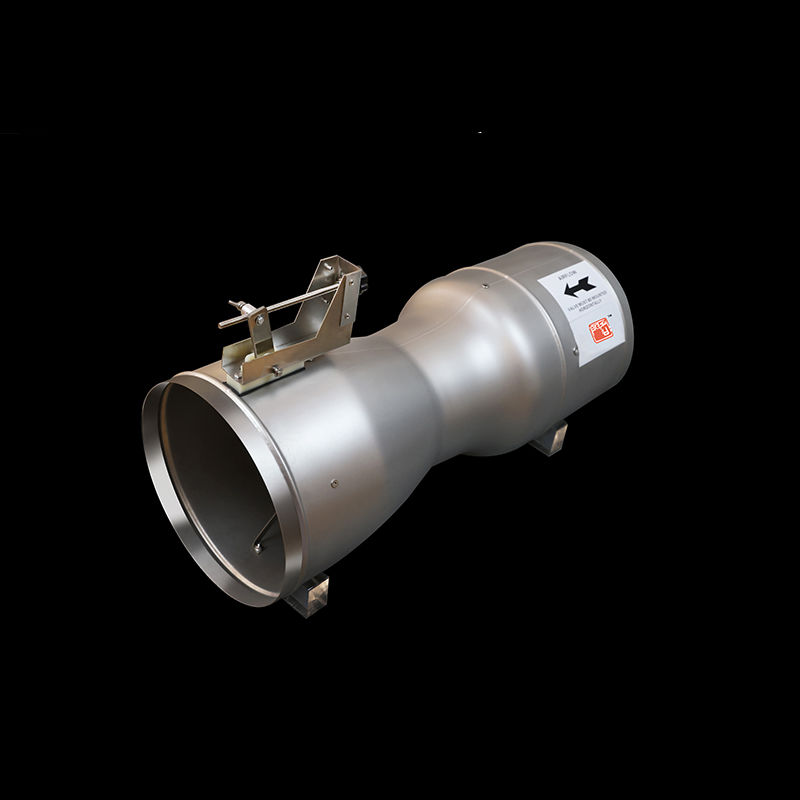

文丘里風量控制閥具有不受風管內靜壓變化影響，保持指定風量流量的特性，外部具有文丘里管的外形，內部設有特定的可移動閥的閥芯組件，組件內置一組特制彈簧，當風管內壓力變化時，通過閥芯位置的改變來保持恒定的風量。

文丘里閥在通風系統內的應用，改變了風量控制的模式，也是風量控制自動化乃至智能化的必要組件，文丘里風量控制閥使得風量控制更加穩定精確，通過通信及管理系統的介入，風量控制和調節自動化，可視化和智能化成為可能。文丘里風量控制閥的壓力無關性，能對于風管內的壓力波動作出自動快速響應，保證了系統風量的穩定性，可廣泛應用于風量需要精確控制的場所。

只要風管壓力在文丘里控制閥的工作范圍內，該閥都可以精確控制風量。

文丘里風量控制閥在通風系統的應用:

1. 風速控制：文丘里風閥可用于控制通風空調系統中的風速，實現對室內空氣的調節。

2. 壓差控制：文丘里風閥可用于控制通風空調系統中的壓差，保證系統內的氣流穩定，并符合設定的房間壓差值。

3. 節能降耗：通過系統自帶的節能模塊，文丘里風閥可以大大降低能耗，實現對通風系統能耗的有效控制。

4. 系統自動化：文丘里風閥可與通風空調系統的自動化控制設備連接，實現系統的智能控制。

5. 文丘里閥是潔凈空調系統之首選安全、可靠、準確、節能采用文丘里閥的數字化氣流控制技術可使系統達到最理想的安全性、穩定性和可靠性的同時，能夠大幅度降低建造成本，節省運行費用。

6. 文丘里風量控制閥結合了機械的壓力無關調節器與高速的氣流控制器，將氣流控制擴展至最高水平。

7. 通過空氣動力學設計，閥門具有靜音工作特性。

8. 快速響應的自動壓力平衡裝置，提供可靠的通風柜排風與室內壓力的控制，風量的控制不受通風系統波動的影響。

總的來說，文丘里風閥是一種重要的流體控制設備，具有控制精度高、壓力損失小、安裝簡便、使用壽命長、安全性高等優點，廣泛應用于實驗室通風系統中

文丘里風量控制閥的眾多特性使其在實驗室通風柜排風控制和實驗室排風控制方面表現出了優良性能。

采用了文丘里風量控制閥方案后，設計者幾乎可以不用考慮風管系統最近管回路和最不利回路之間的差異，文丘里風量控制閥可以輕而易舉的消除這些不利因素，在系統調試時不存在風管系統壓力平衡的問題。

安裝之后，只要按照接線圖連接相應的輸入/輸出點控制點,便能快速投入使用，節省了大量現場調試時間。

南京名門樓宇設備有限公司03年做中國藥科大學通風柜面風速控制，現在推廣余風量控制和系統集成，是自控行業內老牌公司。
