Dwyer德威爾壓差變送器MSX/MS111/MS221/MS311德維爾差壓傳感器

附件

A-302F-A：帶安裝法蘭的 303 不銹鋼取壓頭，用于內徑為 3/16″的橡

膠管或塑料管，4″的插入深度，帶安裝螺絲

A-435：可現場升級的 LED 顯示

A-480：塑料靜壓取壓頭

A-481：安裝套件，包括兩個塑料靜壓取壓頭和 7 英尺（2.1m）的 PVC

管

A-489：帶法蘭的 4″直式靜壓取壓頭

SCD-PS,100 到 240VAC/VDC 到 24VDC 電源

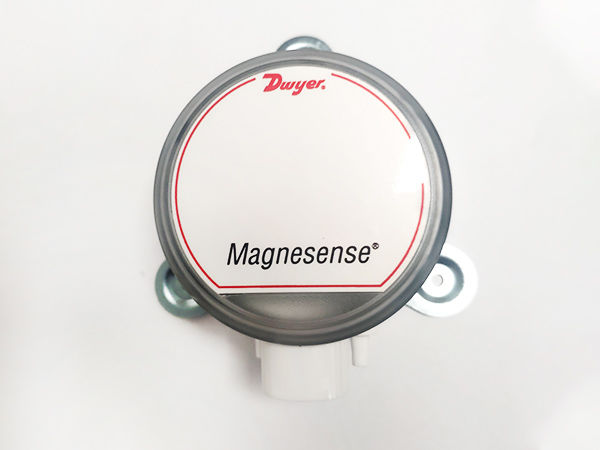

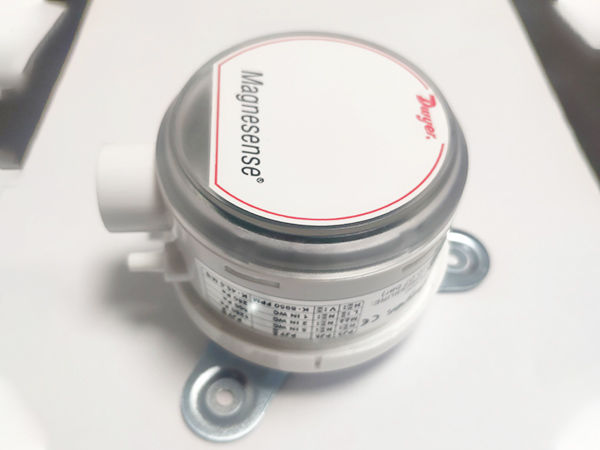

產品介紹

MS 系列差壓變送器是一種用來監測壓力和風速的非常通用的變送器。這個結構緊湊的儀器有如下特點：

現場可選英制或者公制單位，現場可調高位 LCD 顯示，可調輸出信號的阻尼值，在使用皮托管和其他類

似流量傳感器時可選平方根輸出。具有以上特點的同時，磁性傳感技術還具有優越的長期性能和可以解

決上萬種壓力和流量的應用。

技術參數

適用介質：空氣以及非易燃性氣體，兼容性氣體

接液材質：請咨詢廠家

精度：0.25〞(50Pa),0.5〞(100Pa),2〞(500Pa),5〞(1250Pa),10〞(2kPa),15〞(3kPa),25〞(5kPa)的精

度為±1%；0.1〞（25Pa）,1〞(250Pa)和所有雙向量程的范圍精度為±2%

穩定性：±1%滿量程/年

溫度范圍:0 to 150°F (-18 to 66°C).

壓力極限：最大耐壓：1 psi（連續） 爆破壓力：10 psi

電氣指標：10-35VDC（2 線）；17-36VDC 或 隔離的 21.6-33VAC(3 線)

輸出信號：4-20mA（2 線）；0-5V，0-10V（3 線）

反應時間：現場連續可調 0.5-15 秒；提供 1.5 到 45 秒的 95% 反應時間。

零點和量程調節：數字輸入鍵

回路阻抗：電流輸出：最大 0-1250 歐姆；電壓輸出：最小負載 1000 歐姆

電力消耗:最大 40mA

顯示（可選）：4 數字位液晶顯示

電氣連接：4-20mA，2 線：歐式接線盒為 16 到 26 AWG ；0-10V，3 線：歐式接線盒為 16 到 22 AWG 。

電氣接入端：1/2〞 NPS 接頭.

附件：適用于 5-10mm 直徑電線的密封管

過程連接：3/16〞 (5 mm) 內徑管，最大外徑 9mm。

防護等級：NEMA 4X.

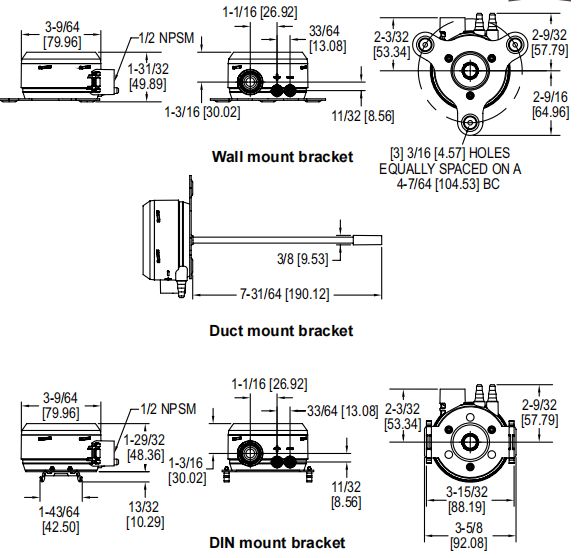

安裝方向：膜片垂直安裝

重量：8.0 oz (230 g).

認證： CE
