西門子智能化酒店節能解決方案---揚子江國際會議中心

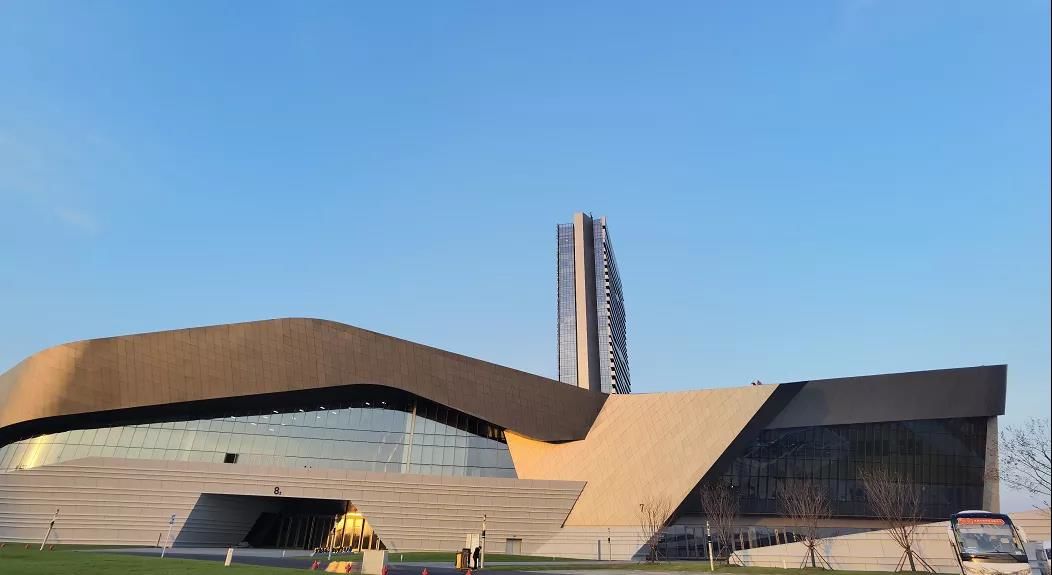

揚子江國際會議中心位于南京江北新區核心區，總建筑面積17.5萬平方米，BA系統采用西門子全新PXC4控制器290多臺，總I/O控制達8500點，揚子江國際是集會議、展覽、辦公及配套酒店等功能會議中心。建成必將進一步完善南京國際化功能，提升新區南京城市功能品質，進一步提升南京的區域競爭力和首位度.此項目是西門子南京辦攜手南京名門一同為南京地標型建筑做出的又一大貢獻,

 揚子江國際會議中心運用了西門子新一代高性能Desigo自動化控制器——PXC4

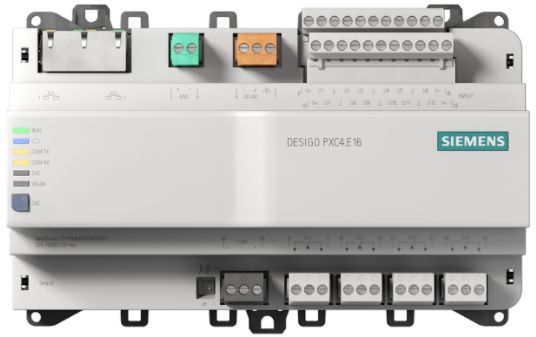

Desigo PXC4 控制器是一種緊湊型控制器，其具有 16 點內置 I/O，使用附加 TX-I/O 模塊，可擴展至最多 40 個 IO。TX-I/O 模塊可通過總線直接連接到其他位置。PXC4 具有適用于多 4 個 TX-I/O 模塊的集成式電源以及一個用于 Modbus RTU 的 RS485 端口。您可在 RTU 或 TCP 上添加所需數目的設備，限制為最多 40 個 Modbus 控制點。

Desigo PXC4控制器可自由編程并配有集成式 Modbus RTU 和 TCP 接口，用于以智能方式連接現場設備。外殼尺寸也經過優化，以減小所占據的控制柜空間。盡管尺寸較小，但它們具有大量 I/O 和集成功能，可方便地進行擴展以滿足具體項目的要求。

此外，揚子江國際會議中心主要應用了樓宇管理平臺——Desigo CC

Desigo CC 全稱是Desigo Control Center。Desigo CC樓宇控制中心是西門子新一代、高技術標準的樓宇管理平臺。通過世界范圍的系統管理功能以及BA系統應用，來為客戶提供一個高效、可靠、安全的智能樓宇；智能樓宇內的所有功能都可以被此高級管理平臺所集成；開放式標準所開發，更是Apoge系統和Desigo系統的理想集成平臺；也可以集成其他第三方 設備，提供了更自然、更簡單和更高效的操作和編輯體驗,方便用戶優化及管理BA系統。

 Desigo CC是基于現代控制論中分布式控制理論而設計的集散型系統,是具有集中操作、管理和分散控制功能的綜合監控系統。系統的目標是對建筑物內大多數機電設備采用現代計算機技術進行全面有效的監控和管理,確保建筑物內所有設備處于高效、節能、合理的運行狀態。

  Desigo CC系統將通信、計算機和自控等技術通過有效的信息傳輸網路，將建筑物內的電力、照明、空調、給排水、消防等設備或系統連接起來，各子系統之間信息相互聯動，實現對建筑物內所有機電設備運行狀態的監控和自動化管理，保證建筑物內所有設備均處于高效、節能和佳運行狀態，為用戶提供舒適節能的工作和生活環境。

Desigo PXC4擁有配套的調試軟件——ABT Site

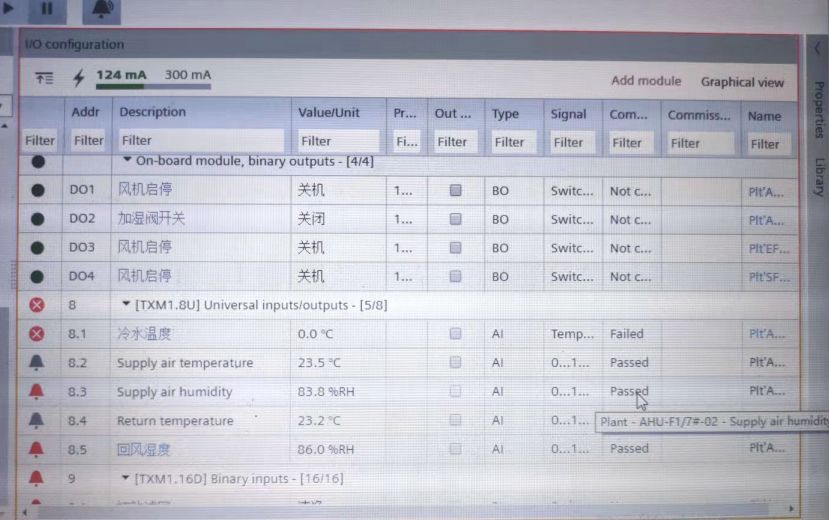

ABT Site 是用于對 Desigo PXC4組態與調試的工程工具。易于學習和應用，十分簡便與直觀，只需幾分鐘，即可開始使用。ABT Site 還具有云連接和 WLAN 熱點連接功能。內置的庫提供了很多功能，可在工程組態期間節省大量時間。

此外，Desigo PXC4還擁有移動端調試軟件——ABT Go

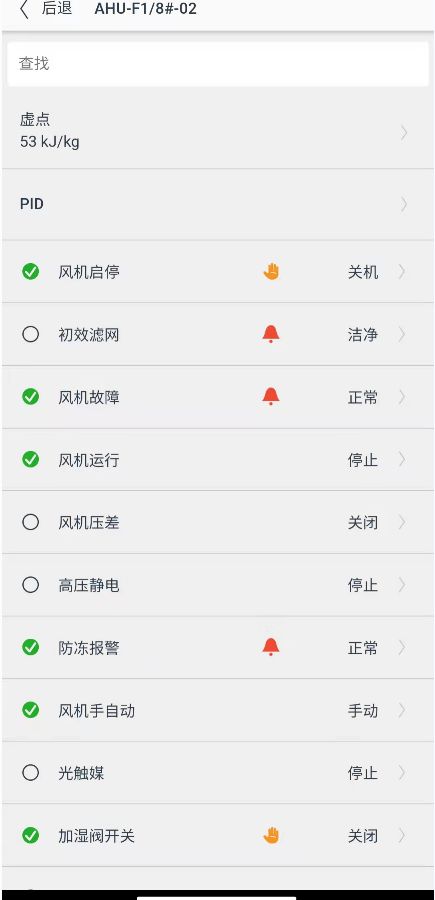

ABT GO是一款用于Desigo PXC4的手機APP，它可以十分直觀的看到每個點位的狀態，讓你無需電腦，即可進行工作，大幅度提高現場工作效率，尤其在設備的安裝、調試和維護期間。

  揚子江國際會議中心項目Desigo CC系統應用特色

①空調冷熱源系統集成控制

空調系統是建筑物最主要的耗能系統之一，約占建筑總耗能的40%。為實現建筑節能，建筑設備自動化系統實時調節空調控制系統，降低空調能耗。

綠色建筑中主要采用中央空調進行供冷，配置獨立的空調冷熱源自控系統，通過現場狀態監測點、參數監測傳感器、智能化樓宇PXC4網絡控制器對設備和系統運行狀態及相關參數進行監測，應用變頻調節技術對鍋爐主機集成控制、冷水機組、水泵、冷卻塔及相關閥門傳感器進行整體協調控制，實現空調系統的高效運行。

②風機盤管、新風聯動控制系統

采用自行研發的風機盤管、聯網型面板（EC變頻風機）控制、新風系統于一體的自動化系統，集成風機盤管及新風末端的智能控制，將三者的控制與建筑內部的活動關聯起來，避免人為操作帶來的不必要能源消耗。

當風機盤管溫控器模式設定為制冷或制熱模式時，溫控器可設置指定溫度，溫控器會根據設定溫度與溫控器內部溫度傳感器檢測到溫度比較。進而控制風機盤管閥門執行器的開或關，從而實現環境達到舒適溫度。

智能控制系統可以通過開放的標準通信接口集成到Desigo CC系統中，可以實時監視每個風機盤管、新風閥門的運行狀態、手動/自動狀態，并且可以遠程控制每個回路的開啟/關閉?？照{(diào)、新風的聯動控制系統實現了建筑與人的互動，極大地降低了建筑能耗，實現建筑年節能20%以上。

③給排水系統

給排水系統對水表集成控制、全自動定壓補水集成控制、水質在線集成控制、全自動加藥裝置集成控制、水箱、水池、排污泵、集水坑、給水泵等設備進行監控，并按使用用途合理設計分項計量水表，可合理地調整項目用水量的分配，有效提高用水效率。

④供電監控系統

供配電監控系統對供配電設備運行狀況進行監測，對建筑物內各耗能環節(如輸/配電系統、柴油發電機組集成控制、變配電集成控制、電表集成控制、冷熱源、辦公設備和熱水能耗等)進行獨立分項計量。

其次，在揚子江國際會議中心項目中Desigo CC系統通過開放的標準通信接口連接供配供電監控系統，讀取各配供電設備的詳細運行參數，并對各參量(如電流、電壓、功率、頻率、功率因數、變壓器溫度等)進行實時檢測，一旦發現異常，Desigo CC系統會立即報警，提醒運維人員迅速采取措施進行處理，從而有效地實施建筑節能。

此外，我們充分利用Desigo CC系統對各項監控?cái)?shù)據定期生成數據報表并存檔，管理人員可對數據報表進行分析和對比，分析建筑的能耗結構和各設備的能耗水平，查找供電異常情況，并提出改進措施，從而有效地維持建筑的低耗運行狀態。

對于揚子江國際會議樓控系統的整體設計上，我們將獨立控制和集中監視相結合，實現多種信號靈活人性化控制，降低設備能源消耗，節省管理費用，延長設備使用壽命，以此來營造酒店安全、舒適、節能、智能的環境。
