竣工分享-江蘇中以生物自控系統

● 1、項目背景

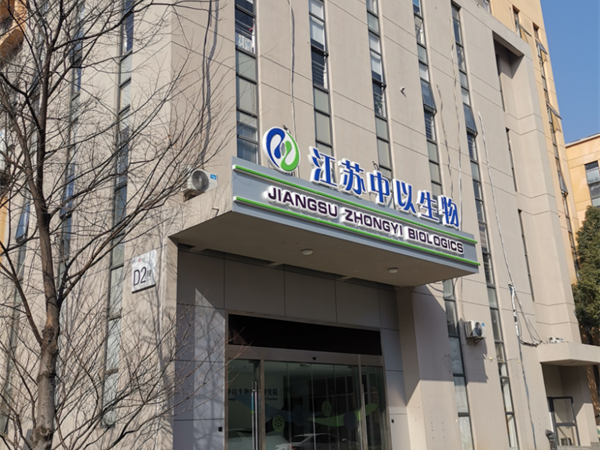

● 中以生物是一家專注運營“以色列生命科學園”的中國生物醫療高科技產業運營型企業，是上市公司進行海外項目并購的專業服務平臺。常州中以生物是其在江蘇的重要布局。整個生產車間由BMS和 EMS兩個系統組成，整個車間通過GMP驗證。

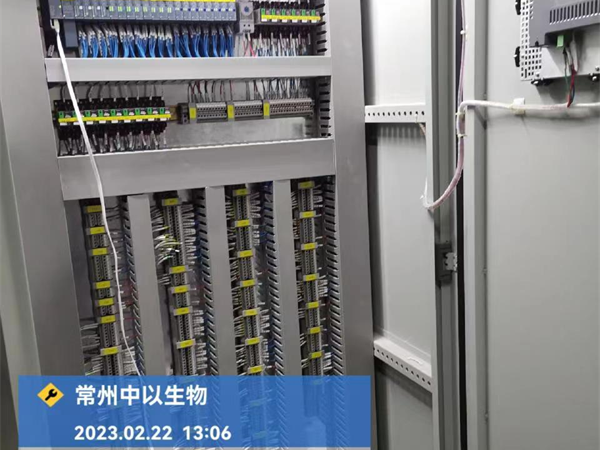

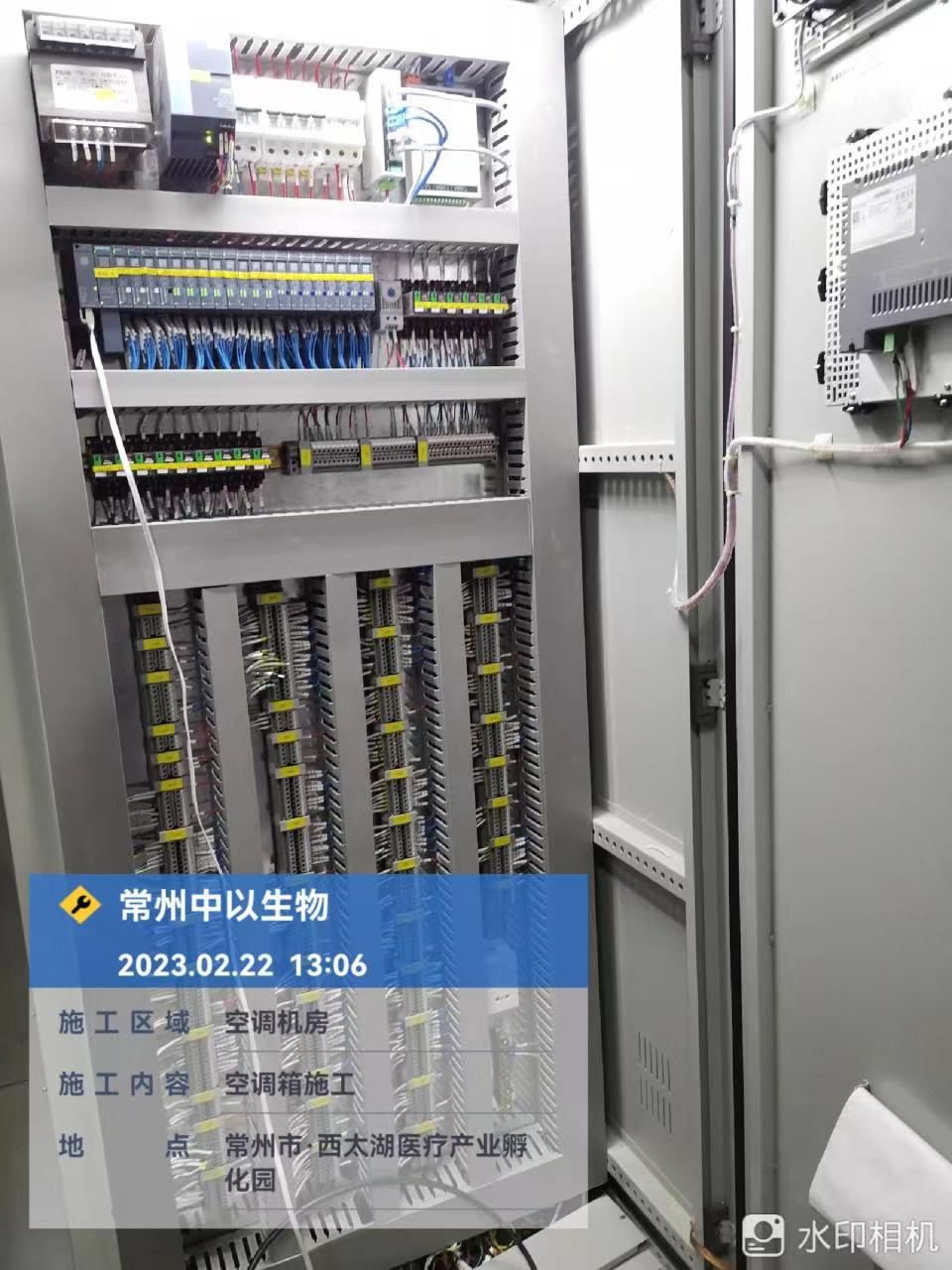

● 2、中以生物GMP生產基地BMS系統由11臺空調機組和冷熱水組成。共設計7臺控制柜。系統采用服務器客戶機架構，服務器作為數據存儲中心，操作人員在客戶機上操作?，F(xiàn)場共設計4臺現場顯示屏，方便維護人員在現場操作。EMS系統設計1臺自控柜，也采用服務器客戶機架構，周期性采集房間溫濕度和房間壓差。

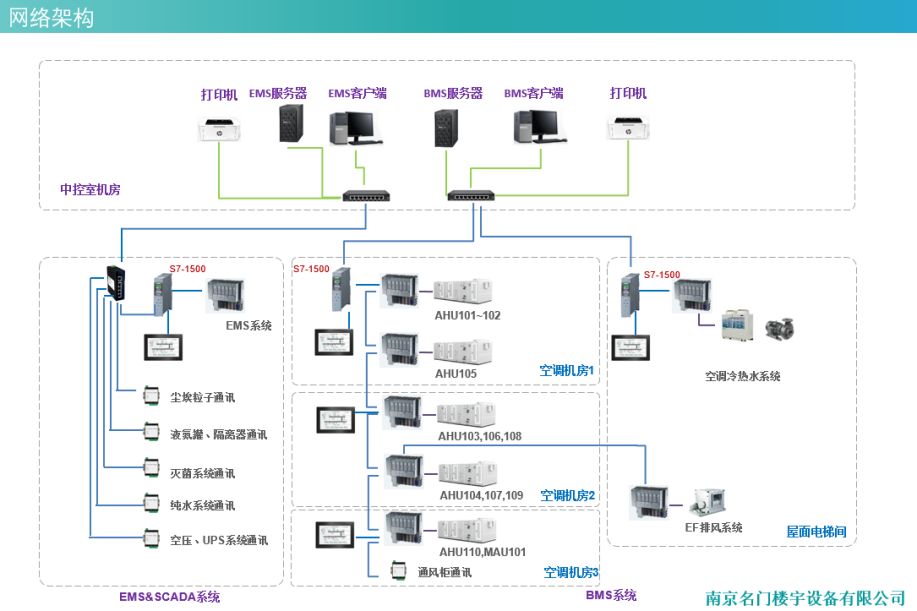

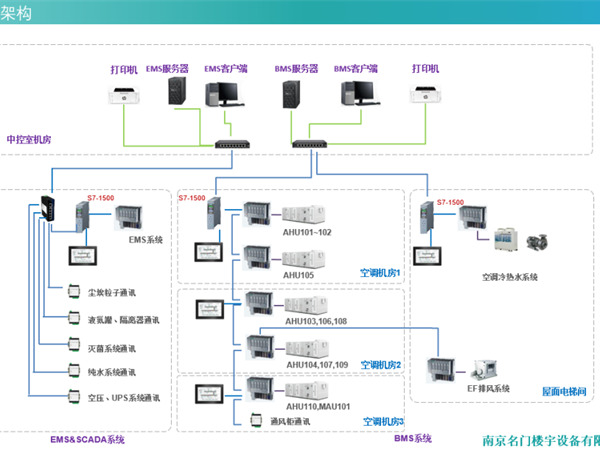

● 2.1系統網絡架構如下

● 3、BMS系統即系統溫濕度控制系統和房間壓差控制系統，溫濕度控制系統包含動力 、新風機組MAU和 潔凈空調AHU。房間壓差控制系統包含房間變風量 、房間壓差傳感器。

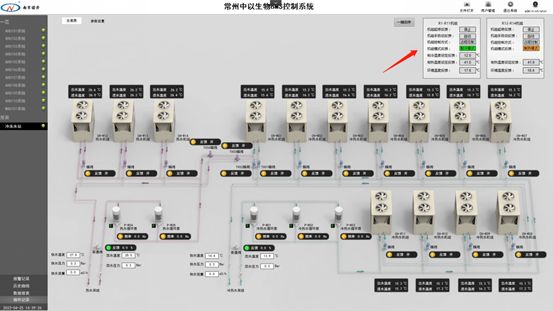

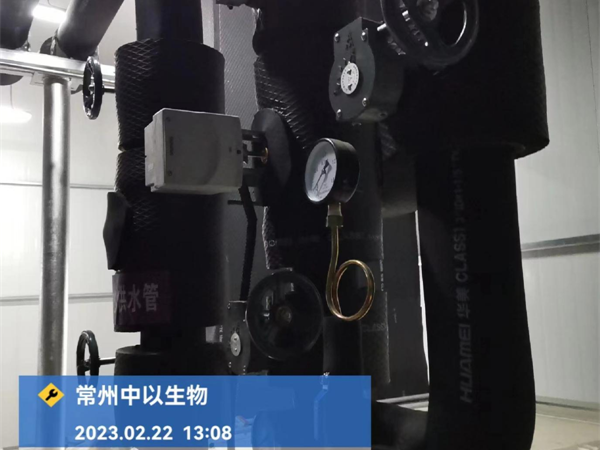

● 3.1動力部分采用風量熱泵機組滿足系統 的冷熱源需求。

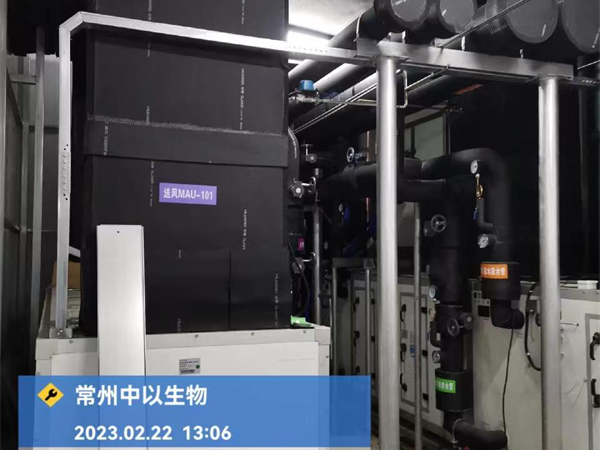

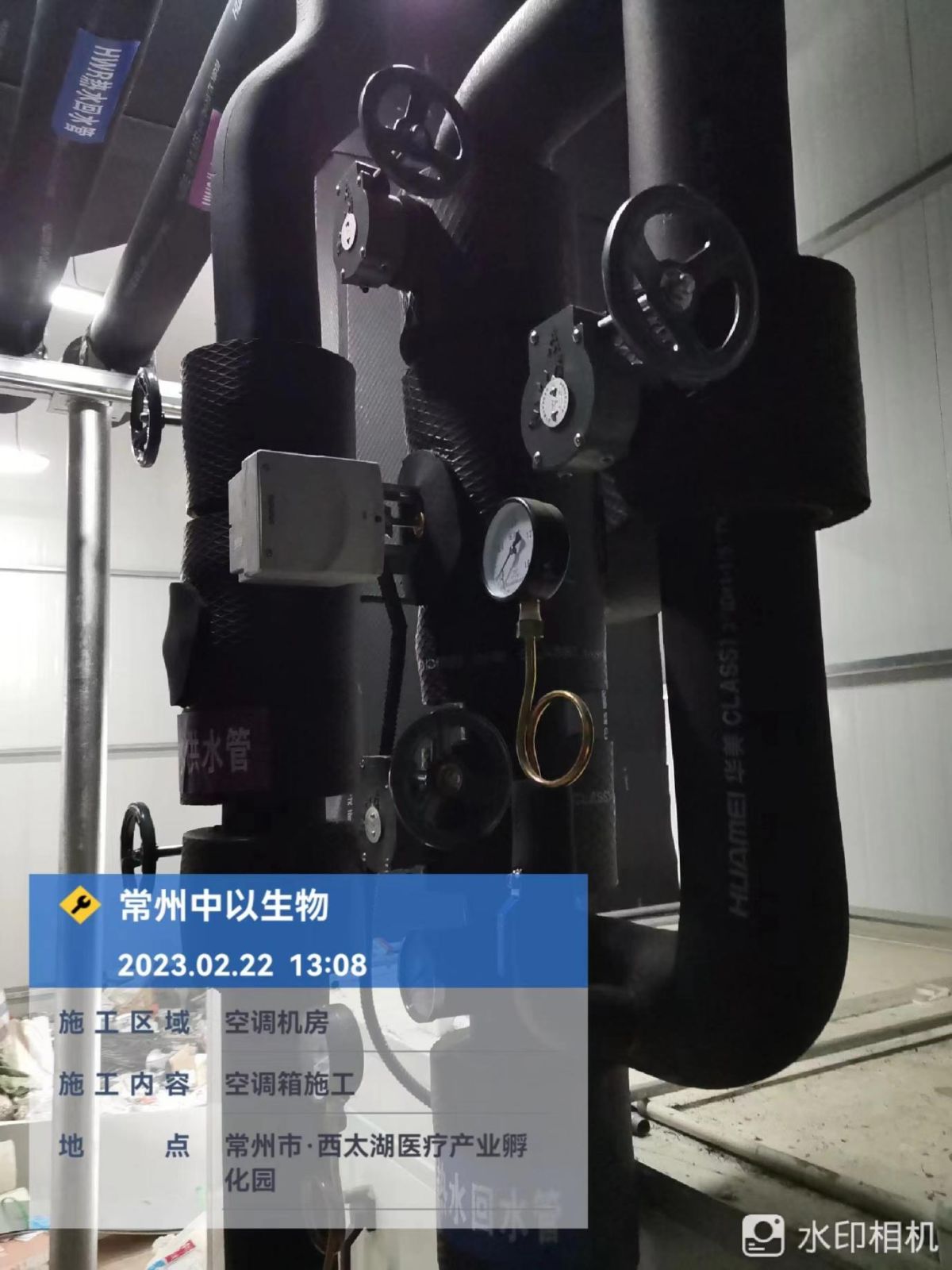

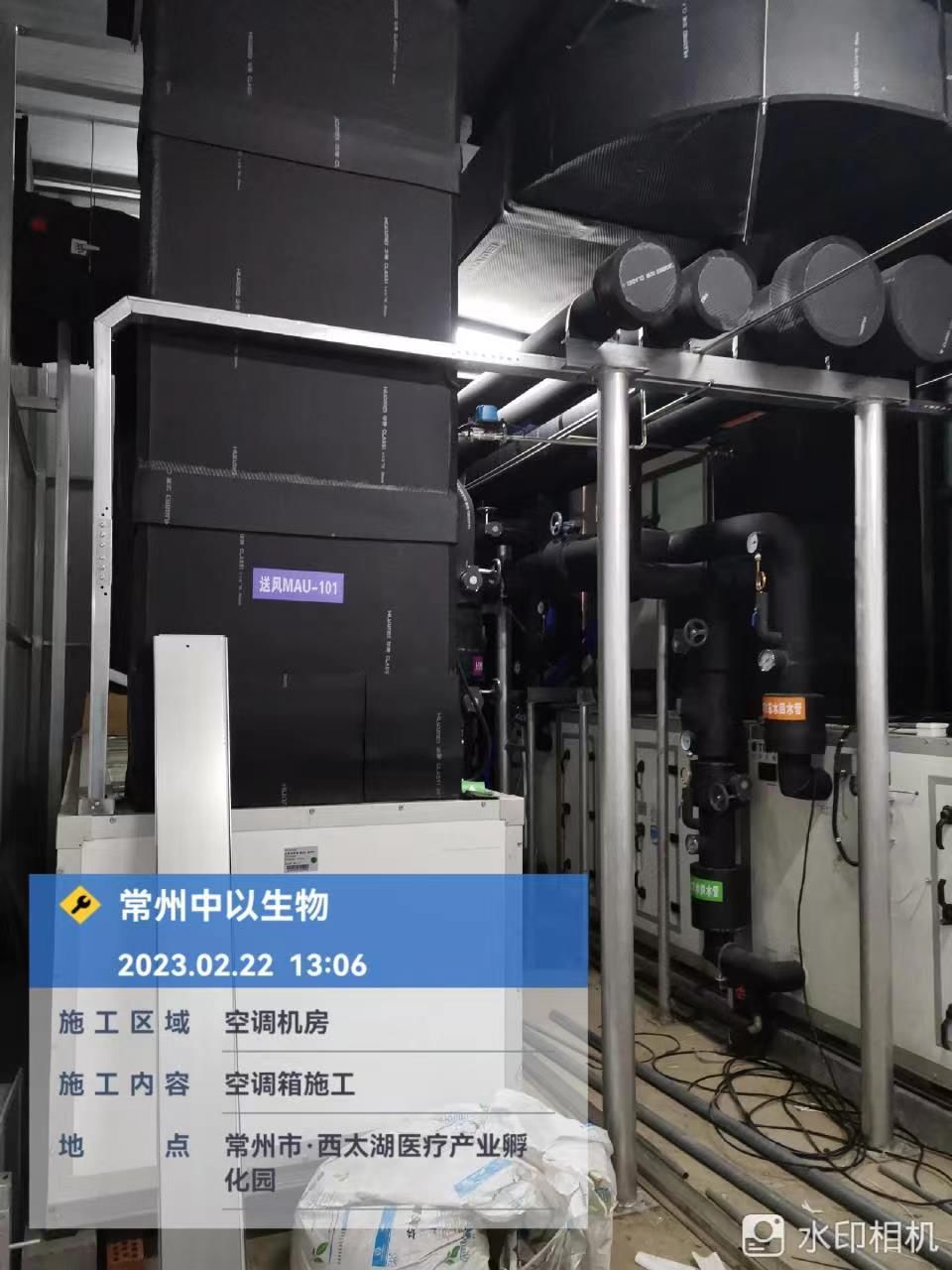

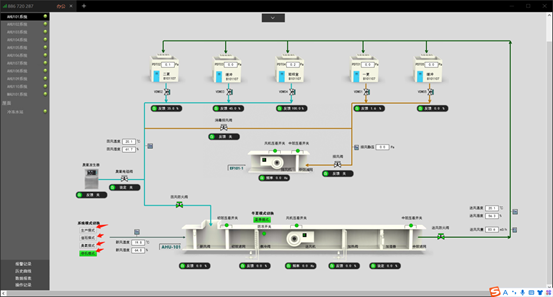

● 3.2室外空氣通過空調機組冷水閥、熱水閥和加濕閥綜合處理，初效 中效過濾后，為房間輸送溫濕度合格、清潔的送風 。

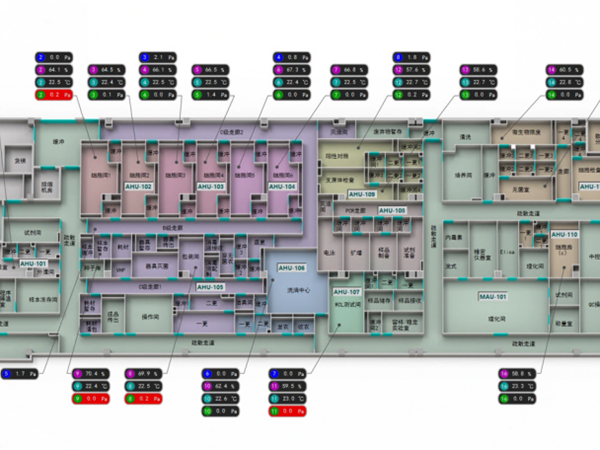

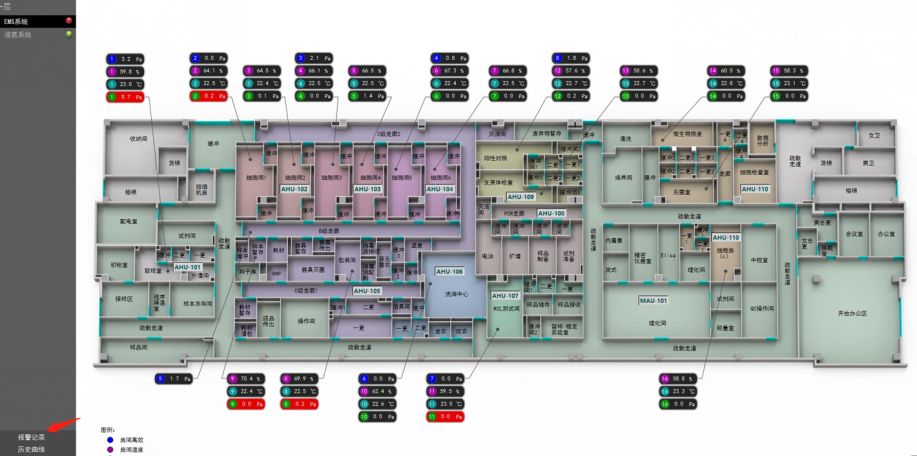

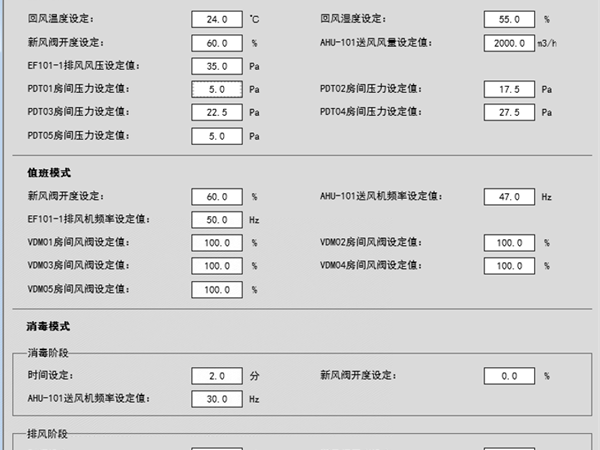

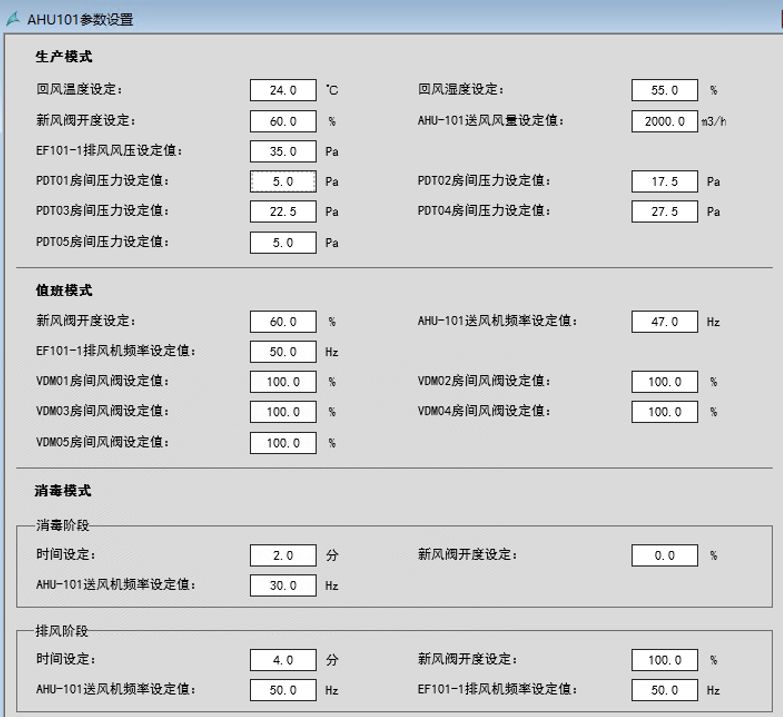

● 3.3 房間壓差變風量自動調節 ，通過系統參數設定 ，房間變風量閥自動調節開度，滿足該房間的絕對壓差控制，從而形成各個房間之間的壓差梯度。

● 4、EMS系統采用UPS系統供電，記錄車間的溫濕度和壓差變化，生成曲線和報表，為安全生產保駕護航。
